ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్ వర్సెస్ ఆర్డినరీ ఫ్యూజ్: అసలు తేడా ఏమిటి?

పవర్ ఎలక్ట్రానిక్ సిస్టమ్ డిజైన్‌లో, ఫ్యూజ్ ఎంపిక నేరుగా పరికరాల భద్రత మార్జిన్‌లను మరియు తప్పు రక్షణ యొక్క ప్రభావాన్ని నిర్ణయిస్తుంది. సాధారణ ఫ్యూజ్‌లకు వ్యతిరేకంగా వేగంగా పనిచేసే ఫ్యూజ్‌లను ఎదుర్కొన్నప్పుడు, చాలా మంది ఇంజనీర్లు మెటీరియల్ సైన్స్, రెస్పాన్స్ మెకానిజమ్స్ మరియు అప్లికేషన్ దృశ్యాలలో ప్రాథమిక వ్యత్యాసాలను పట్టించుకోకుండా కేవలం రేటెడ్ కరెంట్ మరియు వోల్టేజ్ ఆధారంగా కఠినమైన ఎంపికలు చేస్తారు. ఈ పర్యవేక్షణ కొత్త శక్తి మరియు శక్తి నిల్వ వ్యవస్థలలో తీవ్రమైన ప్రమాదాలను కలిగిస్తుంది.

ఈ కథనం ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్‌లు మరియు సాధారణ ఫ్యూజ్‌ల మధ్య ప్రధాన వ్యత్యాసాల యొక్క క్రమబద్ధమైన విశ్లేషణను అందిస్తుంది-నిర్మాణ రూపకల్పన మరియు ఫ్యూజింగ్ మెకానిజమ్స్ నుండి అప్లికేషన్ సరిహద్దుల వరకు-ఇంజనీర్లు ఖచ్చితమైన ఎంపిక నిర్ణయాలు తీసుకోవడంలో సహాయపడతాయి.

నిర్మాణం మరియు మెటీరియల్స్: "మెటల్ వైర్" నుండి "ప్రెసిషన్ ఫ్యూజిబుల్ ఎలిమెంట్" వరకు

ఒక సాధారణ ఫ్యూజ్ యొక్క ఫ్యూసిబుల్ మూలకం సాధారణంగా జ్యామితీయ ఆకారంలో ఉన్న మెటల్ వైర్‌తో తయారు చేయబడుతుంది, ఇది సాధారణ నిర్మాణం మరియు తక్కువ తయారీ ధరను కలిగి ఉంటుంది. దాని ఫ్యూజింగ్ లాజిక్ ఓవర్‌లోడ్ కరెంట్ ద్వారా ఉత్పత్తి చేయబడిన జూల్ హీట్‌పై ఆధారపడి ఉంటుంది; వేడి చేరడం ద్రవీభవన స్థానానికి చేరుకున్నప్పుడు, మూలకం కరుగుతుంది మరియు సర్క్యూట్‌ను తెరుస్తుంది. కేబుల్‌లు మరియు వైర్‌లకు ఓవర్‌లోడ్ రక్షణ వంటి వేగవంతమైన ప్రతిస్పందన కీలకం కాని దృశ్యాలకు ఈ డిజైన్ అనుకూలంగా ఉంటుంది.

అయితే వేగంగా పనిచేసే ఫ్యూజ్ మెటీరియల్ మరియు స్ట్రక్చర్ రెండింటిలోనూ ప్రత్యేకంగా ఆప్టిమైజ్ చేయబడింది. దీని ఫ్యూసిబుల్ ఎలిమెంట్ స్వచ్ఛమైన వెండి, వెండి-పూతతో కూడిన రాగి లేదా స్వచ్ఛమైన రాగితో తయారు చేయబడింది, ఇరుకైన వృత్తాకార-రంధ్రం మెడలతో దీర్ఘచతురస్రాకార సన్నని స్ట్రిప్ ఆకారంలో ఉంటుంది మరియు నిర్దిష్ట ప్రదేశాలలో ముందుగా ఉంచబడిన తక్కువ ద్రవీభవన-పాయింట్ టంకము మచ్చలు. ఈ డిజైన్ యొక్క చాతుర్యం ఏమిటంటే, ఓవర్‌లోడ్ లేదా తక్కువ-మల్టిపుల్ షార్ట్-సర్క్యూట్ కరెంట్ సంభవించినప్పుడు, టంకము స్పాట్ మొదట కరుగుతుంది మరియు మెటలర్జికల్ ప్రభావం ద్వారా, ఇరుకైన మెడ వద్ద మూలకం యొక్క వేగవంతమైన విభజనను వేగవంతం చేస్తుంది, మైక్రోసెకన్ల నుండి మిల్లీసెకన్లలో సర్క్యూట్ అంతరాయాన్ని సాధిస్తుంది.

సారాంశంలో, సాధారణ ఫ్యూజులు "సహజ ఉష్ణ సంచితం"పై ఆధారపడతాయి, అయితే ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్‌లు స్ట్రక్చరల్ మరియు మెటీరియల్ ఇంజనీరింగ్ ద్వారా "యాక్టివ్ యాక్సిలరేటెడ్ బ్రేకింగ్"ని సాధిస్తాయి-ఇది రెండింటి మధ్య అత్యంత ప్రాథమిక వ్యత్యాసం.

ప్రతిస్పందన వేగం: మిల్లీసెకండ్ వర్సెస్ మైక్రోసెకండ్ గ్యాప్

ప్రతిస్పందన వేగం రెండు ఫ్యూజ్ రకాల మధ్య అత్యంత స్పష్టమైన భేదం.

సాధారణ ఫ్యూజ్‌ల కోసం, ఫ్యూజింగ్ సమయం ఓవర్‌లోడ్ కరెంట్ మల్టిపుల్‌కు విలోమానుపాతంలో ఉంటుంది: రేట్ చేయబడిన విలువ కంటే ఎక్కువ కరెంట్ ఉంటే, ఫ్యూజింగ్ సమయం తక్కువగా ఉంటుంది; దీనికి విరుద్ధంగా, తక్కువ ఓవర్‌లోడ్ మల్టిపుల్‌ల వద్ద, ఫ్యూజింగ్ సమయం చాలా సెకన్లు లేదా అంతకంటే ఎక్కువ కాలం వరకు పొడిగించవచ్చు. ఈ "సమయం-ఆలస్యం" లక్షణం కేబుల్ రక్షణలో ఆమోదయోగ్యమైనది ఎందుకంటే కేబుల్‌లు నిర్దిష్ట ఉష్ణ సామర్థ్యం మరియు స్వల్పకాలిక ఓవర్‌లోడ్ సామర్థ్యాన్ని కలిగి ఉంటాయి.

ఫాస్ట్-యాక్టింగ్ ఫ్యూజులు పూర్తిగా భిన్నంగా ప్రవర్తిస్తాయి. తక్కువ-మెల్టింగ్-పాయింట్ టంకము మచ్చల యొక్క "వేగవంతమైన" మెకానిజం మరియు ఇరుకైన మెడ నిర్మాణం యొక్క ప్రస్తుత-సాంద్రత ఏకాగ్రత ప్రభావానికి ధన్యవాదాలు, వేగంగా పనిచేసే ఫ్యూజ్‌లు మిల్లీసెకన్లు లేదా మైక్రోసెకన్లలో సర్క్యూట్‌ను క్లియర్ చేయగలవు. సెమీకండక్టర్ పరికరాలు (IGBTలు, SiC MOSFETలు మరియు రెక్టిఫైయర్ డయోడ్‌లు వంటివి) తట్టుకోగల కాలపరిమితిలోపు ఫాల్ట్ కరెంట్‌ను తొలగించడానికి ఈ విపరీతమైన వేగం దాని స్వంత ప్రయోజనాల కోసం అనుసరించబడదు - సెమీకండక్టర్ థర్మల్ టాలరెన్స్ సాధారణంగా మిల్లీసెకన్ల క్రమంలో మాత్రమే ఉంటుంది మరియు సాధారణ ఫ్యూజ్‌లు ఈ రక్షణ అవసరాలను తీర్చలేవు.

అప్లికేషన్ దృశ్యాలు: రక్షణ లక్ష్యాలు ఎంపిక లాజిక్‌ను నిర్వచించాయి

ఫాస్ట్-యాక్టింగ్ మరియు సాధారణ ఫ్యూజ్‌ల అప్లికేషన్ సరిహద్దులు సహజంగా వాటి సంబంధిత ప్రతిస్పందన లక్షణాల ద్వారా నిర్వచించబడతాయి.

సాధారణ ఫ్యూజులు ప్రధానంగా ఓవర్‌లోడ్ మరియు కేబుల్స్ మరియు వైర్ల యొక్క షార్ట్-సర్క్యూట్ రక్షణ కోసం ఉపయోగించబడతాయి. కేబుల్స్ నిర్దిష్ట ఉష్ణ జడత్వం కలిగి ఉంటాయి; స్వల్పకాలిక ఓవర్‌లోడ్‌లు తక్షణమే ఇన్సులేషన్ నష్టాన్ని కలిగించవు, కాబట్టి ఫ్యూజ్ ఆపరేషన్‌లో కొంత ఆలస్యం అనుమతించబడుతుంది. బిల్డింగ్ డిస్ట్రిబ్యూషన్ మరియు ఇండస్ట్రియల్ పవర్ లైన్లలో సాధారణ ఫ్యూజులు ఎందుకు విస్తృతంగా ఉపయోగించబడుతున్నాయి అని ఇది వివరిస్తుంది.

మరోవైపు, ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్‌లు సెమీకండక్టర్ పవర్ పరికరాలు మరియు రెక్టిఫైయర్ అసెంబ్లీలను రక్షించడానికి రూపొందించబడ్డాయి. ఫోటోవోల్టాయిక్ ఇన్వర్టర్‌లు, DC ఛార్జింగ్ స్టేషన్‌లు మరియు ఎనర్జీ స్టోరేజ్ కన్వర్టర్‌లు (PCS), IGBT మరియు SiC మాడ్యూల్‌లు ఓవర్‌కరెంట్‌కి చాలా హాని కలిగి ఉంటాయి-ఒకసారి షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, కరెంట్ వందల మైక్రోసెకన్లలో క్లియర్ చేయబడాలి లేదా పరికరం శాశ్వతంగా పాడైపోతుంది. ఫాస్ట్-యాక్టింగ్ ఫ్యూజులు ఈ అవసరానికి ఖచ్చితంగా పరిష్కారం.

ముఖ్యంగా శక్తి నిల్వ వ్యవస్థలలో (ESS), హై-స్పీడ్ ఫ్యూజ్‌ల అప్లికేషన్ కీలకం. బ్యాటరీ క్లస్టర్‌లలోని షార్ట్-సర్క్యూట్ కరెంట్‌లు అధిక DC వోల్టేజ్, అధిక కరెంట్ మాగ్నిట్యూడ్ మరియు సహజమైన జీరో-క్రాసింగ్ కలిగి ఉండవు, అంతరాయం కలిగించే సామర్థ్యం మరియు ఆర్క్-క్వెన్చింగ్ పనితీరుపై కఠినమైన డిమాండ్‌లను ఉంచుతాయి. శక్తి నిల్వ కోసం హై-స్పీడ్ DC ఫ్యూజ్‌లు వేగవంతమైన ప్రతిస్పందనను అందించడమే కాకుండా, అధిక-వోల్టేజ్ DC పరిస్థితులలో నియంత్రణ లేకుండా ఆర్క్‌లను విశ్వసనీయంగా ఆర్పివేయాలి, అదే సమయంలో బ్యాటరీ క్లస్టర్‌లు అందించగల అత్యంత అధిక షార్ట్-సర్క్యూట్ కరెంట్‌లను నిర్వహించడానికి తగిన బ్రేకింగ్ సామర్థ్యాన్ని అందిస్తాయి.

IEC వర్గీకరణ: aR మరియు gG మధ్య సాంకేతిక విభజన

ఇంటర్నేషనల్ ఎలక్ట్రోటెక్నికల్ కమిషన్ (IEC) ఫ్యూజ్ ప్రమాణాల దృక్కోణం నుండి, ఫాస్ట్-యాక్టింగ్ మరియు సాధారణ ఫ్యూజ్‌ల మధ్య వ్యత్యాసం మరింత పరిమాణీకరించబడింది మరియు ప్రమాణీకరించబడింది.

సాధారణ ఫ్యూజులు సాధారణంగా వస్తాయిgG(పూర్తి-శ్రేణి కేబుల్ రక్షణ) తరగతి, పూర్తి ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది కానీ సాపేక్షంగా ఎక్కువ ఆపరేటింగ్ సమయాలతో, సాధారణ పంపిణీ మరియు కేబుల్ రక్షణకు అనుకూలంగా ఉంటుంది.

ఫాస్ట్-యాక్టింగ్ ఫ్యూజులు చెందినవిaR(పాక్షిక-శ్రేణి సెమీకండక్టర్ రక్షణ) తరగతి. aR ఫ్యూజ్‌లు సెమీకండక్టర్ పరికర రక్షణ కోసం ప్రత్యేకంగా రూపొందించబడ్డాయి, ఇందులో చాలా తక్కువ I²t విలువలు (లెట్-త్రూ ఎనర్జీ) మరియు బలమైన కరెంట్-పరిమితం చేసే సామర్థ్యాన్ని కలిగి ఉంటాయి. సెమీకండక్టర్ పరికరాల తట్టుకోగల సామర్థ్యంలో ఫాల్ట్ శక్తిని పరిమితం చేస్తూ, వారు లోపం యొక్క ప్రారంభ దశలోనే ఫాల్ట్ కరెంట్‌ను కత్తిరించవచ్చు. aR ఫ్యూజులు తక్కువ-బహుళ ఓవర్‌లోడ్ రక్షణను నిర్వహించవు-ఈ ఫంక్షన్ నియంత్రణ వ్యవస్థలు లేదా కాంటాక్టర్‌లకు కేటాయించబడుతుంది, ఇది స్పష్టమైన ఫంక్షనల్ సోపానక్రమాన్ని ఏర్పరుస్తుంది.

గెలాక్సీ ఫ్యూజ్: కొత్త శక్తి మరియు శక్తి నిల్వ కోసం హై-స్పీడ్ ఫ్యూజ్ సొల్యూషన్స్

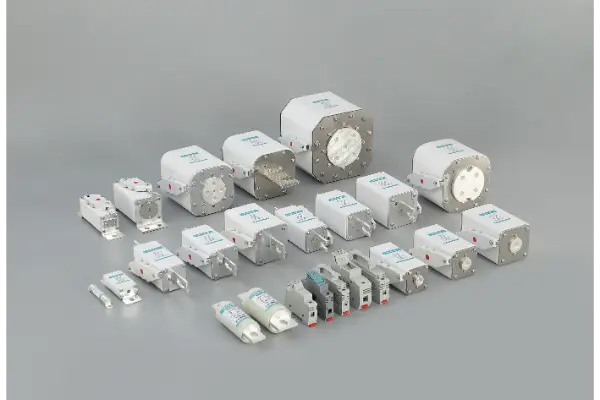

గెలాక్సీ ఫ్యూజ్ఫ్యూజ్ R&D మరియు తయారీలో 40 సంవత్సరాలకు పైగా అనుభవం ఉంది, వేగంగా పనిచేసే ఫ్యూజ్ విభాగంలో లోతైన సాంకేతిక నైపుణ్యాన్ని రూపొందించారు. ఫోటోవోల్టాయిక్ ఇన్వర్టర్‌లు, DC ఛార్జింగ్ స్టేషన్‌లు మరియు ఎనర్జీ స్టోరేజ్ కన్వర్టర్‌ల వంటి కొత్త ఎనర్జీ అప్లికేషన్‌ల కోసం, గెలాక్సీ ఫ్యూజ్ హై-పెర్ఫార్మెన్స్ హై-స్పీడ్ ఫ్యూజ్‌ల యొక్క సమగ్ర శ్రేణిని అందిస్తుంది.

ఎనర్జీ స్టోరేజ్ సిస్టమ్ డెడికేటెడ్ హై-స్పీడ్ ఫ్యూజ్‌లుగెలాక్సీ ఫ్యూజ్ కోసం కీలకమైన ఫోకస్ ప్రాంతం. శక్తి నిల్వ వ్యవస్థలు సాధారణ పారిశ్రామిక అనువర్తనాల కంటే ఫ్యూజ్‌ల నుండి చాలా ఎక్కువ డిమాండ్ చేస్తాయి: DC వోల్టేజ్‌లు 1500V, షార్ట్-సర్క్యూట్ కరెంట్‌లు వందల కిలోయాంపియర్‌లను చేరుకుంటాయి మరియు పరివేష్టిత బ్యాటరీ పరిసరాలలో సంపూర్ణ ఆర్క్-విలుప్త మరియు అంతరాయ విశ్వసనీయత అవసరం. Galaxy Fuse ఎనర్జీ స్టోరేజ్ సిరీస్ ఉత్పత్తులు మైక్రోసెకండ్-స్థాయి ప్రతిస్పందనను మరియు విపరీతమైన తప్పు పరిస్థితుల్లో విశ్వసనీయ అంతరాయాన్ని నిర్ధారించడానికి ఆప్టిమైజ్ చేయబడిన నెక్డ్-స్ట్రక్చర్ డిజైన్‌లతో కలిపి స్వచ్ఛమైన సిల్వర్ ఫ్యూసిబుల్ ఎలిమెంట్స్ మరియు హై-ప్యూరిటీ క్వార్ట్జ్ ఇసుక ఆర్క్-క్వెన్చింగ్ మీడియాను ఉపయోగిస్తాయి.

ప్రధాన సాంకేతిక ప్రయోజనాలు:

●స్వచ్ఛమైన వెండి / వెండి పూతతో కూడిన రాగి మూలకాలు:తక్కువ ద్రవీభవన స్థానం మరియు అధిక వాహకత వేగవంతమైన ప్రతిస్పందనను నిర్ధారిస్తుంది

●ఆప్టిమైజ్ చేసిన నెక్డ్ స్ట్రక్చర్:స్థిరమైన ఆర్క్ అంతరాయానికి ఫ్యూజింగ్ పాయింట్ల ఖచ్చితమైన నియంత్రణ

●అధిక స్వచ్ఛత క్వార్ట్జ్ ఇసుక ఆర్క్ చల్లార్చడం:ఆర్క్ ఎనర్జీని వేగంగా గ్రహిస్తుంది మరియు రిస్ట్రైకింగ్‌ను అణిచివేస్తుంది

●పూర్తి ధృవీకరణ:ఉత్పత్తులు IEC60269, GB13539 మరియు ఇతర అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటాయి, బహుళ సిరీస్ హోల్డింగ్ UL, TUV మరియు CE ధృవపత్రాలు

●పూర్తి సాంకేతిక డేటా మద్దతు:కొలిచిన I²t వక్రతలు మరియు కట్-ఆఫ్ కరెంట్ వక్రతలను అందిస్తుంది, ఇంజనీర్‌లకు ఖచ్చితమైన సిస్టమ్ రక్షణ సమన్వయ గణనలను సులభతరం చేస్తుంది

తీర్మానం

ఫాస్ట్-యాక్టింగ్ మరియు సాధారణ ఫ్యూజ్‌ల మధ్య వ్యత్యాసం ఉపరితల-స్థాయి "ఫాస్ట్ వర్సెస్ స్లో" కంటే చాలా ఎక్కువగా ఉంటుంది. మెటీరియల్ ఎంపిక మరియు స్ట్రక్చరల్ ఆప్టిమైజేషన్ నుండి రెస్పాన్స్ మెకానిజమ్స్ మరియు IEC వర్గీకరణ వరకు, రెండూ పూర్తిగా భిన్నమైన రక్షణ తత్వాలను సూచిస్తాయి.

సాధారణ ఫ్యూజులు కేబుల్స్ యొక్క "థర్మల్ కెపాసిటీ"ని రక్షిస్తాయి; ఫాస్ట్-యాక్టింగ్ ఫ్యూజులు సెమీకండక్టర్ల "పెళుసుగా ఉండే విండో"ని రక్షిస్తాయి. నేటి వేగంగా అభివృద్ధి చెందుతున్న కొత్త శక్తి మరియు శక్తి నిల్వ రంగాలలో, ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్‌ల యొక్క ప్రత్యేక విలువను అర్థం చేసుకోవడం మరియు సరిగ్గా ఉపయోగించడం అనేది ప్రతి పవర్ ఎలక్ట్రానిక్స్ ఇంజనీర్‌కు అవసరమైన నైపుణ్యం.

గెలాక్సీ ఫ్యూజ్ – గ్లోబల్ న్యూ ఎనర్జీ మరియు ఎనర్జీ స్టోరేజ్ సిస్టమ్‌ల కోసం సురక్షితమైన మరియు నమ్మదగిన సర్క్యూట్ ప్రొటెక్షన్ సొల్యూషన్‌లను అందించడానికి అంకితం చేయబడిన అధిక-నాణ్యత ఫ్యూజ్ తయారీకి 46 సంవత్సరాల నిబద్ధత.

శక్తి నిల్వ లేదా కొత్త శక్తి పరికరాల కోసం హై-స్పీడ్ ఫ్యూజ్ ఎంపికపై సాంకేతిక మద్దతు కోసం, దయచేసిగెలాక్సీ ఫ్యూజ్ని సంప్రదించండిసాంకేతిక బృందం.
