ఫ్యూజ్ ఎంపిక: ప్రధాన దశలు మరియు ముఖ్య పరిగణనలు

ఫ్యూజ్‌లు విద్యుత్ వ్యవస్థలలో ఓవర్‌కరెంట్ లోపాల నుండి రక్షణ యొక్క చివరి లైన్‌గా విస్తృతంగా గుర్తించబడ్డాయి - వాటి సరైన ఎంపిక నేరుగా తప్పు అంతరాయ సామర్ధ్యం మరియు పరికరాల భద్రత మార్జిన్‌లను నిర్ణయిస్తుంది. సరికాని ఎంపిక తరచుగా పరికరాల విద్యుత్తు అంతరాయాలకు దారితీయడమే కాకుండా మంటలు మరియు పేలుడు వంటి తీవ్రమైన ప్రమాదాలకు కూడా కారణం కావచ్చు. అయినప్పటికీ, వోల్టేజ్ రేటింగ్, ప్రస్తుత లక్షణ వక్రతలు, బ్రేకింగ్ కెపాసిటీ మరియు టెంపరేచర్ డీరేటింగ్ వంటి బహుళ సంక్లిష్ట పారామితులను ఎదుర్కొంటారు, చాలా మంది ఇంజనీర్లు మరియు సేకరణ సిబ్బంది తరచుగా ఎక్కడ ప్రారంభించాలో అనిశ్చితంగా ఉంటారు. సర్క్యూట్ రక్షణ భాగాల యొక్క వృత్తిపరమైన సరఫరాదారుగా,గెలాక్సీ ఫ్యూజ్అనేక సంవత్సరాలుగా ఫ్యూజ్ మరియు పవర్ డిస్ట్రిబ్యూషన్ ప్రొటెక్షన్ ఫీల్డ్‌లో నిమగ్నమై ఉంది, gL/gG స్లో-క్లియర్ టైప్, ఫాస్ట్-యాక్టింగ్ రకం మరియు DC-నిర్దిష్ట రకంతో సహా పూర్తి స్థాయి ఫ్యూజ్ ఉత్పత్తులను అందిస్తోంది, కస్టమర్‌లు సురక్షితమైన, ఖచ్చితమైన మరియు నమ్మదగిన ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను సాధించడంలో సహాయపడుతుంది. ఈ కథనం, అంతర్జాతీయ ఎంపిక ప్రమాణాలను ఆచరణాత్మక అనుభవంతో కలిపి, ఫ్యూజ్ ఎంపికకు సంబంధించిన ప్రధాన దశలు మరియు కీలక విషయాలను క్రమపద్ధతిలో వివరిస్తుంది, వోల్టేజ్, కరెంట్, లక్షణ వక్రతలు మరియు బద్దల సామర్థ్యం వంటి కొలతల నుండి సరైన నిర్ణయాలు తీసుకోవడంలో మీకు సహాయం చేస్తుంది మరియు స్పష్టమైన, చర్య తీసుకోదగిన ఎంపిక మార్గదర్శిని అందిస్తుంది.

1. వోల్టేజ్ రేటింగ్‌ను నిర్ణయించండి:

ఫ్యూజ్ యొక్క రేట్ వోల్టేజ్ తప్పనిసరిగా రక్షిత సర్క్యూట్ యొక్క గరిష్ట ఆపరేటింగ్ వోల్టేజ్‌కి సమానంగా లేదా అంతకంటే ఎక్కువ ఉండాలి (సాధ్యమైన తాత్కాలిక ఓవర్‌వోల్టేజీలతో సహా). DC సర్క్యూట్‌ల కోసం, DC కోసం ప్రత్యేకంగా రూపొందించిన ఫ్యూజ్‌లను ఎంచుకోవడానికి ప్రత్యేక శ్రద్ధ అవసరం, ఎందుకంటే AC ఆర్క్‌కు అంతరాయం కలిగించడం కంటే DC ఆర్క్‌ను అంతరాయం కలిగించడం చాలా కష్టం.

2. ప్రస్తుత రేటింగ్‌ను నిర్ణయించండి (అత్యంత క్లిష్టమైన మరియు సంక్లిష్టమైనది)

సాధారణ ఆపరేటింగ్ కరెంట్:

సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో సర్క్యూట్ ద్వారా డ్రా చేయబడిన నిరంతర విద్యుత్తును ఖచ్చితంగా కొలవండి లేదా లెక్కించండి. ఫ్యూజ్ యొక్క రేటెడ్ కరెంట్ సర్క్యూట్ యొక్క సాధారణ ఆపరేటింగ్ కరెంట్ కంటే ఎక్కువగా ఉండాలి మరియు రక్షిత కండక్టర్ లేదా భాగాల యొక్క సురక్షితమైన కరెంట్-వాహక సామర్థ్యం కంటే తక్కువగా ఉండాలి.

3. రేటెడ్ కరెంట్‌ని ఎంచుకోవడానికి కీలకమైన అంశాలు

(1) ఫ్యూజ్ క్యారెక్టరిస్టిక్ కర్వ్

తయారీదారు యొక్క సమయం-ప్రస్తుత లక్షణ వక్రరేఖను సంప్రదించండి.

సాధారణ ఆపరేటింగ్ కరెంట్ కింద, ఫ్యూజ్ క్లియర్ కాలేదని నిర్ధారించుకోండి (అనగా, ఫ్యూజ్ ఆపరేటింగ్ సమయం సాధారణ ఆపరేటింగ్ కరెంట్ పాయింట్ కంటే ఎక్కువ).

రక్షణ అవసరమయ్యే ఓవర్‌లోడ్ లేదా షార్ట్-సర్క్యూట్ కరెంట్‌ల కింద, ఫ్యూజ్ తగినంత తక్కువ సమయంలో సురక్షితంగా క్లియర్ చేయబడాలి (అనగా, కర్వ్ ఓవర్‌లోడ్/షార్ట్-సర్క్యూట్ పాయింట్‌కి ఎడమ వైపున ఉంటుంది).

(2) ఓవర్‌లోడ్ రక్షణ

మోటర్లు మరియు ట్రాన్స్‌ఫార్మర్లు వంటి స్టార్టప్ సమయంలో ఇన్‌రష్ కరెంట్ ఉన్న పరికరాల కోసం, ఫ్యూజ్ తప్పనిసరిగా స్టార్టప్ (సర్జ్) కరెంట్‌ను అనుమతించదగిన ప్రారంభ సమయంలో క్లియర్ చేయకుండా తట్టుకోవాలి (తగినంత I²t విలువతో ఫ్యూజ్‌ని ఎంచుకోండి).

అదే సమయంలో, ఓవర్‌లోడ్ సంభవించినప్పుడు (ఉదా., 1.5 నుండి 6 రెట్లు రేట్ చేయబడిన కరెంట్), ఫ్యూజ్ పరికరాలు అనుమతించదగిన ఓవర్‌లోడ్ సమయంలో క్లియర్ చేయాలి. స్లో-క్లియర్ లేదా టైమ్-డిలే ఫ్యూజ్‌లను ఎంచుకోండి (ఉదా., gL/gG, టైప్ T).

(3) షార్ట్-సర్క్యూట్ రక్షణ

పరికరాలు దెబ్బతినడం మరియు మంటలను నివారించడానికి ఫ్యూజ్ చాలా తక్కువ సమయంలో (సాధారణంగా మిల్లీసెకన్లు) చాలా పెద్ద షార్ట్-సర్క్యూట్ ప్రవాహాలకు అంతరాయం కలిగించాలి. తగినంత బ్రేకింగ్ సామర్థ్యం అవసరం (తదుపరి విభాగాన్ని చూడండి).

(4) ఉష్ణోగ్రత తగ్గించడం

అధిక పరిసర ఉష్ణోగ్రతల క్రింద ఫ్యూజ్ యొక్క ప్రస్తుత రేటింగ్ తగ్గుతుంది. డేటాషీట్‌ను సంప్రదించండి మరియు గరిష్ట వాస్తవ ఇన్‌స్టాలేషన్ పర్యావరణ ఉష్ణోగ్రత ఆధారంగా డిరేటింగ్ గణనలను నిర్వహించండి. ఉదాహరణకు, 55 ° C పరిసర ఉష్ణోగ్రత వద్ద, సాధారణ ఆపరేటింగ్ కరెంట్ కంటే 50% లేదా అంతకంటే ఎక్కువ రేటెడ్ కరెంట్‌తో ఫ్యూజ్‌ని ఎంచుకోవడం అవసరం కావచ్చు. పరివేష్టిత అధిక-ఉష్ణోగ్రత ప్రదేశాలలో లేదా వేడి-ఉత్పత్తి భాగాలు సమీపంలో ఫ్యూజ్‌లను ఇన్‌స్టాల్ చేయడం మానుకోండి.

(5) ఉప్పెన ప్రవాహాలు మరియు వృద్ధాప్యం

తరచుగా ప్రారంభ పప్పులు లేదా నిరంతర స్వల్ప ఓవర్‌లోడ్‌లు ఫ్యూజ్ వృద్ధాప్యాన్ని వేగవంతం చేస్తాయి, దీని వలన సాధారణ ఆపరేటింగ్ కరెంట్‌లో కూడా ఇది క్లియర్ అవుతుంది. వాస్తవ ఆపరేషన్‌లో ప్రస్తుత హెచ్చుతగ్గులను అంచనా వేయండి.

4. బ్రేకింగ్ కెపాసిటీని నిర్ణయించండి (అంతరాయం కలిగించే రేటింగ్)

ఫ్యూజ్ యొక్క రేట్ బ్రేకింగ్ కెపాసిటీ తప్పనిసరిగా రక్షిత సర్క్యూట్‌లో (సాధారణంగా ఇన్‌స్టాలేషన్ పాయింట్‌లో షార్ట్ సర్క్యూట్ కరెంట్) సంభవించే గరిష్టంగా ఊహించిన ఫాల్ట్ కరెంట్ కంటే ఎక్కువగా లేదా సమానంగా ఉండాలి. ఎఫైనల్ సర్క్యూట్‌లు లేదా గృహ సర్క్యూట్‌ల కోసం, బ్రేకింగ్ కెపాసిటీ అనేక వేల ఆంపియర్‌లు (ఉదా., 6 kA) ఉండాలి. పెద్ద ట్రాన్స్‌ఫార్మర్‌లకు దగ్గరగా ఉన్న పారిశ్రామిక ప్రధాన పంపిణీ బోర్డుల కోసం, బ్రేకింగ్ సామర్థ్యం పదుల లేదా వందల కిలోయాంపియర్‌లు (ఉదా., 50 kA, 100 kA లేదా అంతకంటే ఎక్కువ) ఉండాలి. తగినంత బ్రేకింగ్ కెపాసిటీ లేని ఫ్యూజ్‌ను ఎంచుకోవడం వలన ఫ్యూజ్ పగిలిపోతుంది లేదా పెద్ద ఫాల్ట్ కరెంట్‌కు అంతరాయం కలిగించినప్పుడు ఆర్క్‌ను విశ్వసనీయంగా ఆర్పడంలో విఫలమవుతుంది, ఇది తీవ్రమైన ప్రమాదాలకు దారి తీస్తుంది.

క్లిష్టమైన భద్రతా హెచ్చరికలు

ప్రత్యామ్నాయాలు లేవు:

పేర్కొన్న దాని కంటే ఎక్కువ కరెంట్ రేటింగ్ ఉన్న ఫ్యూజ్‌ని ఎప్పుడూ ఉపయోగించవద్దు లేదా ఫ్యూజ్‌ని వైర్ (రాగి లేదా ఇనుము)తో భర్తీ చేయవద్దు. ఇది తీవ్రమైన అగ్ని ప్రమాదం.

DC తో జాగ్రత్త:

DC సిస్టమ్‌లలో, ఎల్లప్పుడూ DC రేటింగ్‌తో స్పష్టంగా గుర్తించబడిన మరియు తగిన వోల్టేజ్ రేటింగ్ ఉన్న ఫ్యూజ్‌లను ఉపయోగించండి. AC ఫ్యూజ్‌లు DC ఫాల్ట్ కరెంట్‌లకు సురక్షితంగా అంతరాయం కలిగించకపోవచ్చు.

తగినంత బ్రేకింగ్ కెపాసిటీ లేకపోవడం ప్రమాదం:

పెద్ద షార్ట్-సర్క్యూట్ కరెంట్‌కు అంతరాయం కలిగించినప్పుడు తగినంత బ్రేకింగ్ సామర్థ్యంతో కూడిన ఫ్యూజ్ పేలవచ్చు, ఆర్క్ మరియు ఎగిరే చెత్తను ఉత్పత్తి చేస్తుంది - చాలా ప్రమాదకరమైనది.

భర్తీ నియమం:

ఫ్యూజ్ క్లియర్ అయిన తర్వాత, ఎల్లప్పుడూ తప్పు యొక్క కారణాన్ని గుర్తించి తొలగించండి, ఆపై అదే రకం మరియు అదే రేటింగ్‌ల ఫ్యూజ్‌తో దాన్ని భర్తీ చేయండి.

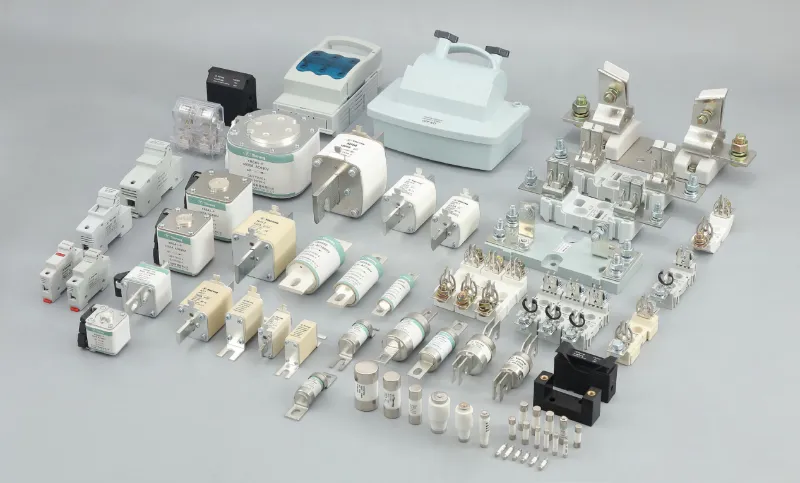

ఫ్యూజ్ ఎంపిక అనేది "పెద్ద రేటింగ్‌ను ఎంచుకోండి" అంత సులభం కాదు - దీనికి వోల్టేజ్, కరెంట్, పరిసర ఉష్ణోగ్రత, ఇన్‌రష్ కరెంట్ మరియు షార్ట్-సర్క్యూట్ ఎనర్జీ వంటి బహుళ వేరియబుల్స్‌ని సమగ్రంగా పరిశీలించడం అవసరం. సరికాని ఎంపిక రక్షణ పరికరాన్ని అసమర్థంగా మార్చగలదు లేదా ప్రమాదానికి మూలంగా కూడా మారుతుంది. Galaxy Fuse పూర్తి స్థాయిని అందిస్తుందిఫ్యూజ్ ఉత్పత్తులు1A నుండి 2000A వరకు, AC 250V/500V/690V మరియు DC 150V/500V/1000Vలను కవర్ చేస్తుంది, ఇందులో gG/gL జనరల్-పర్పస్ ఫ్యూజ్‌లు, aM మోటార్ ప్రొటెక్షన్ ఫ్యూజ్‌లు, ఫాస్ట్-యాక్టింగ్ సెమీకండక్టర్ ప్రొటెక్షన్ ఫ్యూజ్‌లు మరియు PV/ఎనర్జీ స్టోరేజ్ DC-లు ఉన్నాయి. మేము పూర్తి సమయ-ప్రస్తుత వక్రతలను మరియు ఎంపిక డేటా మద్దతును కూడా అందిస్తాము. మా సాంకేతిక బృందం గణనలను తగ్గించడం, సామర్థ్య ధృవీకరణను విచ్ఛిన్నం చేయడం మరియు వృద్ధాప్య జీవిత అంచనా వంటి లోతైన ఎంపిక సేవలతో మీకు సహాయం చేయగలదు.
