DC కాంటాక్టర్లు మరియు ఫ్యూజ్‌లు ఎలా కలిసి పని చేస్తాయి?

I. ఫంక్షనల్ డెఫినిషన్: స్పష్టంగా నిర్వచించబడిన పాత్రలతో కూడిన డ్యూయల్-లేయర్ ప్రొటెక్షన్ ఆర్కిటెక్చర్

DC కాంటాక్టర్: నియంత్రించదగిన ఎగ్జిక్యూటివ్ స్విచ్

DC కాంటాక్టర్ అనేది ఎలక్ట్రోమెకానికల్ స్విచింగ్ పరికరం, ఇది నియంత్రణ సిస్టమ్ ఆదేశాల క్రింద అధిక-పవర్ DC సర్క్యూట్‌లను కనెక్ట్ చేస్తుంది మరియు డిస్‌కనెక్ట్ చేస్తుంది. ఛార్జింగ్ స్టేషన్‌లో దీని ప్రధాన విధులు:

•చార్జింగ్ ప్రారంభం/ఆపు నియంత్రణ: BMS లేదా ఛార్జింగ్ కంట్రోలర్ నుండి కమాండ్‌పై ఛార్జింగ్ మార్గాన్ని ఏర్పాటు చేయడానికి మూసివేయబడుతుంది మరియు పూర్తయిన తర్వాత డిస్‌కనెక్ట్ చేయడానికి తెరవబడుతుంది.

•అత్యవసర ఐసోలేషన్: అధిక-ఉష్ణోగ్రత, అధిక-వోల్టేజ్ లేదా ఇన్సులేషన్ లోపాలు వంటి అసాధారణ పరిస్థితులను సిస్టమ్ గుర్తించినప్పుడు ఆదేశాలను స్వీకరించిన తర్వాత నియంత్రిత పవర్ డిస్‌కనెక్ట్‌ను అమలు చేస్తుంది.

•ప్రీ-ఛార్జ్ నిర్వహణ: బస్ కెపాసిటర్‌లను రక్షిస్తూ, మెయిన్ సర్క్యూట్ శక్తివంతం కావడానికి ముందు ఇన్‌రష్ కరెంట్‌ను పరిమితం చేయడానికి ప్రీ-ఛార్జ్ రెసిస్టర్‌తో పనిచేస్తుంది.

DC ఫ్యూజ్: ఒక పాసివ్ అల్టిమేట్ ప్రొటెక్షన్ డివైస్

ఫ్యూజ్ అనేది ఏక-వినియోగ రక్షణ మూలకం, ఇది కోలుకోలేని నష్టాన్ని కలిగించే ముందు తప్పు ప్రవాహాలను విశ్వసనీయంగా అంతరాయం కలిగిస్తుంది. DC ఛార్జింగ్ స్టేషన్లు మరియు సాధారణ పారిశ్రామిక ఫ్యూజ్‌లలో ఉపయోగించే సెమీకండక్టర్-గ్రేడ్ ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్‌ల మధ్య ప్రాథమిక తేడాలు:

•మైక్రోసెకండ్-స్థాయి ప్రతిస్పందన: కాంటాక్టర్ మెకానికల్ యాక్చుయేషన్ కోసం అవసరమైన పదుల మిల్లీసెకన్ల కంటే చాలా వేగంగా.

•ప్రస్తుత-పరిమితం చేసే లక్షణం: దిగువ పవర్ పరికరాల (IGBT/SiC) తట్టుకునే పరిమితుల్లో ఫాల్ట్ కరెంట్ ఎనర్జీని నియంత్రిస్తుంది.

•DC ఆర్క్-క్వెన్చింగ్ సామర్ధ్యం: రీ-ఇగ్నిషన్ రిస్క్ లేకుండా 500V–1500V DC సిస్టమ్‌లలో విశ్వసనీయమైన అంతరాయం.

•స్థాన సారాంశం: కాంటాక్టర్ అనేది నియంత్రిత "సేఫ్టీ గేట్"; ఫ్యూజ్ అనేది అనివార్యమైన "రక్షణ యొక్క చివరి పంక్తి."

II. కోఆర్డినేటెడ్ మ్యాచింగ్ యొక్క ఇంజనీరింగ్ లాజిక్

ఛార్జింగ్ స్టేషన్ రక్షణ డిజైన్ అనేది ఒకే ఎన్‌క్లోజర్‌లో రెండు పరికరాలను ఇన్‌స్టాల్ చేయడం కంటే చాలా దూరంగా ఉంటుంది. వారి సమన్వయ సంబంధం లేయర్డ్ ప్రొటెక్షన్ ఆర్కిటెక్చర్ యొక్క ప్రధాన సాంకేతిక తర్కాన్ని ఏర్పరుస్తుంది.

సాధారణ పవర్ సర్క్యూట్ టోపోలాజీ

గ్రిడ్ ఇన్‌పుట్ → AC/DC మాడ్యూల్ → DC బస్ → ఫ్యూజ్ → ప్రధాన కాంటాక్టర్ → ప్రీ-ఛార్జ్ కాంటాక్టర్ + రెసిస్టర్ → వెహికల్ ఇంటర్‌ఫేస్

రక్షణ సోపానక్రమం మరియు ప్రతిస్పందన సమయం

సరిపోలని సమన్వయం నుండి సాధారణ వైఫల్య మోడ్‌లు

కోర్ డిజైన్ ప్రమాణం: ఫ్యూజ్ లెట్-త్రూ I²t విలువ తప్పనిసరిగా రక్షిత కాంటాక్టర్ యొక్క షార్ట్-సర్క్యూట్ తట్టుకునే I²t విలువ కంటే ఖచ్చితంగా తక్కువగా ఉండాలి.

III. సరిపోలిక మరియు ఎంపిక కోసం ఐదు కీలక సాంకేతిక పారామితులు

1. రేటెడ్ వోల్టేజ్: DC-స్పెసిఫిక్ విత్ యాంపుల్ మార్జిన్

DC కరెంట్‌కు సహజమైన జీరో-క్రాసింగ్ పాయింట్ లేనందున, ఆర్క్ విలుప్తత AC సిస్టమ్‌ల కంటే చాలా కష్టం. కాబట్టి, DC-నిర్దిష్ట పరికరాల ఎంపిక తర్కం ప్రాథమికంగా AC పరికరాల నుండి భిన్నంగా ఉంటుంది.

ఎంపిక సూత్రం: ఫ్యూజ్ మరియు కాంటాక్టర్ రెండింటి యొక్క రేట్ వోల్టేజ్ తప్పనిసరిగా సిస్టమ్ గరిష్ట DC బస్ వోల్టేజ్ ≥ అయి ఉండాలి.

•800V ఛార్జింగ్ ప్లాట్‌ఫారమ్ → సిఫార్సు చేయబడిన 1000V DC లేదా అంతకంటే ఎక్కువ రేటింగ్

•1500V శక్తి నిల్వ వ్యవస్థ → తప్పనిసరిగా 1500V DC లేదా అంతకంటే ఎక్కువ రేటింగ్‌ని ఎంచుకోవాలి

ఇంజనీరింగ్ హెచ్చరిక: DC-నిర్దిష్ట పరికరాల కోసం AC-రేటెడ్ ఉత్పత్తులను భర్తీ చేయడాన్ని ఖచ్చితంగా నిషేధించండి. తప్పు అంతరాయం సమయంలో ఆర్క్‌ను సమర్థవంతంగా చల్లార్చడంలో వైఫల్యం విపత్తు పరిణామాలకు దారి తీస్తుంది.

2. రేట్ చేయబడిన కరెంట్: కాంటాక్టర్‌ల కోసం మార్జిన్, ఫ్యూజ్‌ల కోసం నేను గణన కాదు

DC కాంటాక్టర్:

•నిరంతర కరెంట్ రేటింగ్ ఛార్జింగ్ స్టేషన్ గరిష్ట అవుట్‌పుట్ కరెంట్ కంటే ఎక్కువగా ఉండాలి.

•ఇంజనీరింగ్ అనుభవ కారకం: సుమారుగా 1.2× వద్ద సిఫార్సు చేయబడిన ఎంపిక.

DC ఫ్యూజ్:

•ఎంపిక కేవలం రేటెడ్ కరెంట్‌పై ఆధారపడి ఉండకూడదు; I²t మరియు బ్రేకింగ్ కెపాసిటీ తప్పనిసరిగా సమగ్రంగా మూల్యాంకనం చేయబడాలి.

•ఫ్యూజ్ మెల్టింగ్ I²t తప్పనిసరిగా రక్షిత సెమీకండక్టర్ మాడ్యూల్ (IGBT/SiC) యొక్క తట్టుకునే I²t కంటే తక్కువగా ఉండాలి.

•ఇంజనీరింగ్ అనుభవ కారకం: సుమారుగా 1.5× వద్ద సిఫార్సు చేయబడిన ఎంపిక.

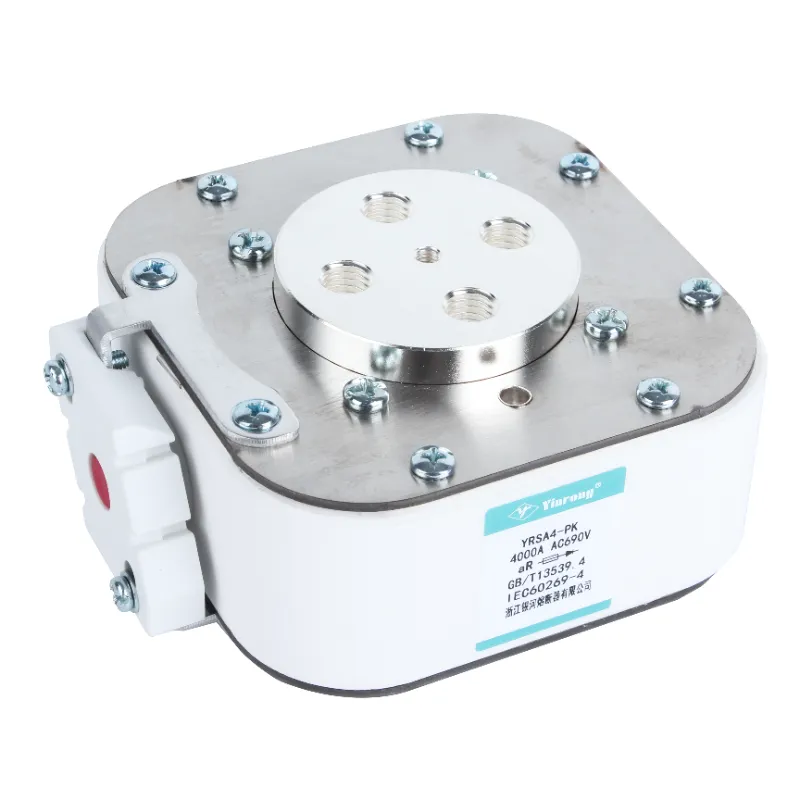

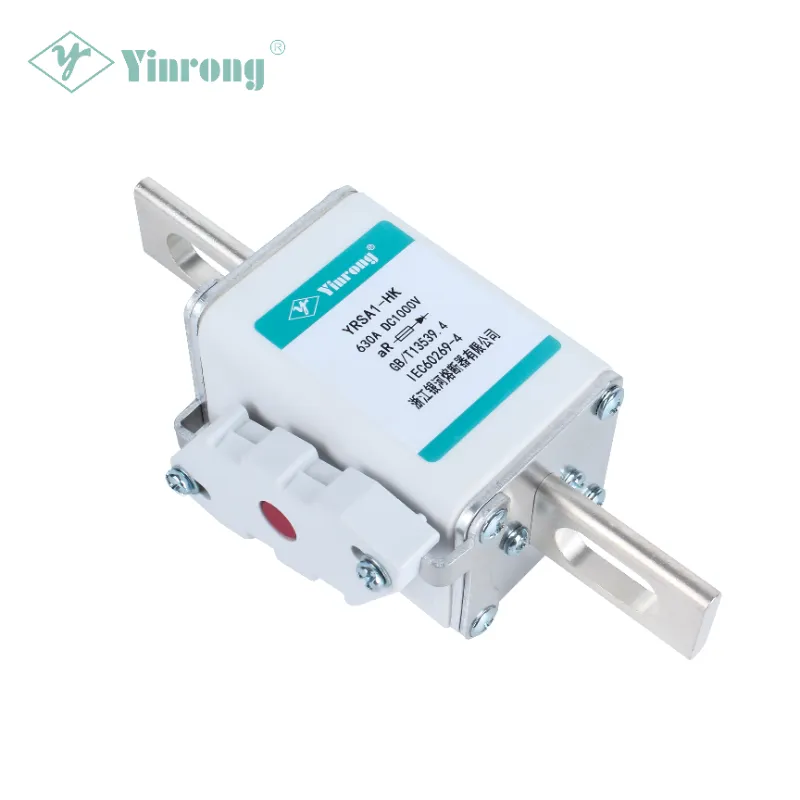

YRSA సిరీస్ జెజియాంగ్ గెలాక్సీ ఫ్యూజ్ నుండి 690V నుండి 1500V వరకు రేట్ చేయబడిన వోల్టేజ్‌లు మరియు 10A నుండి 3000A వరకు రేట్ చేయబడిన కరెంట్‌లు, వెండి పూతతో కూడిన స్వచ్ఛమైన రాగి లేదా స్వచ్ఛమైన సిల్వర్ వేరియబుల్-క్రాస్-సెక్షన్ ఫ్యూజ్ ఎలిమెంట్‌లను కలిగి ఉంటాయి, అధిక బలం కలిగిన అల్యూమినా సిరామిక్ ట్యూబ్‌లతో, క్వార్జ్-క్వెన్సీ ట్యూబ్‌లుగా ఉంటాయి. మధ్యస్థ.

3. I²t కోఆర్డినేషన్: ది కోర్ పారామీటర్ ఆఫ్ మ్యాచింగ్ డిజైన్

I²t (ఆంపియర్-స్క్వేర్డ్-సెకన్లు) అనేది ఫ్యూజ్ మరియు కాంటాక్టర్ మ్యాచింగ్ ఎంపికలో అత్యంత క్లిష్టమైన పరిమాణాత్మక సూచిక.

ఎంపిక పరిమితి సంబంధాలు:

Galaxy Fuse యొక్క ఫాస్ట్-యాక్టింగ్ ఫ్యూజ్ సిరీస్ తక్కువ I²t విలువలు, బలమైన కరెంట్-పరిమితం చేసే సామర్థ్యం మరియు అధిక బ్రేకింగ్ కెపాసిటీని కలిగి ఉంది, సెమీకండక్టర్ పరికరాలు మరియు పూర్తి పరికరాల షార్ట్-సర్క్యూట్ రక్షణకు వాటిని అనుకూలంగా చేస్తుంది.

4. టైమ్-కరెంట్ సెలెక్టివ్ కోఆర్డినేషన్

బహుళ-స్థాయి రక్షణ నిర్మాణంలో, ఫాల్ట్ పాయింట్‌కు దగ్గరగా ఉండే రక్షణ పరికరం ముందుగా పనిచేయాలి.

5. పరిసర ఉష్ణోగ్రత మరియు డీరేటింగ్

ఛార్జింగ్ స్టేషన్లు -40°C తక్కువ ఉష్ణోగ్రతల నుండి +85°C అధిక ఉష్ణోగ్రతల వరకు ఇంజినీరింగ్ అవసరాలతో విస్తృతమైన పరిసరాలలో అమర్చబడి ఉంటాయి. ఫ్యూజ్‌లు మరియు కాంటాక్టర్‌లు రెండూ వాస్తవ పరిసర ఉష్ణోగ్రత ప్రకారం సామర్థ్యం-వ్యతిరేకతతో ఉండాలి.

IV. Galaxy Fuse: DC ఛార్జింగ్ స్టేషన్ రక్షణ కోసం వృత్తిపరమైన ఎంపిక

1980లో స్థాపించబడింది,Zhejiang Galaxy Fuse Co., Ltd. R&D, టెస్టింగ్, తయారీ, అమ్మకాలు మరియు దిగుమతి/ఎగుమతి సమగ్రపరిచే ఒక ప్రొఫెషనల్ ఫ్యూజ్ ఎంటర్‌ప్రైజ్. మాజీ మినిస్ట్రీ ఆఫ్ మెషిన్ బిల్డింగ్ కింద మరియు చైనాలో ఫ్యూజ్‌ల తయారీలో ప్రముఖ సంస్థగా, కంపెనీ యొక్క ప్రధాన ఉత్పత్తులు ఫోటోవోల్టాయిక్ DC ఫ్యూజ్‌లు, కొత్త ఎనర్జీ వెహికల్ ఫ్యూజ్‌లు మరియు ఛార్జింగ్ స్టేషన్ ఫ్యూజ్‌లను కవర్ చేస్తాయి. ఉత్పత్తులు IEC 60269, GB/T 13539.4 మరియు ఇతర అంతర్జాతీయ మరియు దేశీయ ప్రమాణాలకు అనుగుణంగా ఉంటాయి మరియు యూరప్, అమెరికా, ఆగ్నేయాసియా మరియు మధ్యప్రాచ్యంతో సహా 80కి పైగా దేశాలు మరియు ప్రాంతాలకు ఎగుమతి చేయబడతాయి.

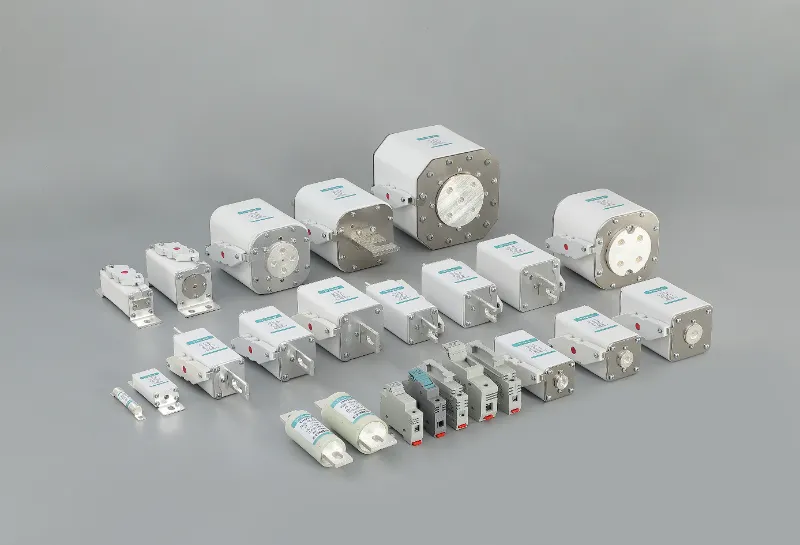

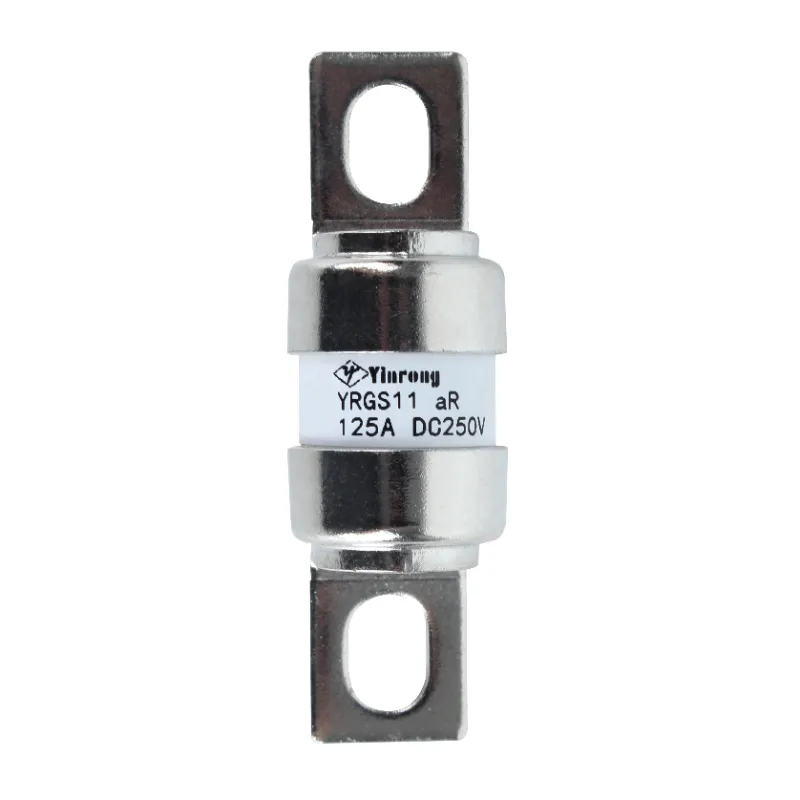

ఛార్జింగ్ స్టేషన్‌ల కోసం సిఫార్సు చేయబడిన DC రక్షణ ఉత్పత్తి శ్రేణి

Galaxy Fuse యొక్క ప్రధాన సాంకేతిక ప్రయోజనాలు

•పూర్తి-శ్రేణి అంతర్జాతీయ ధృవపత్రాలు: బహుళ సిరీస్‌లు TÜV, UL, CE మరియు CQC ధృవీకరణలను ఆమోదించాయి. నిర్వహణ వ్యవస్థలు IATF 16949, ISO 9001, ISO 14001 మరియు ISO 45001లను కవర్ చేస్తాయి.

•పరిపక్వ కోఆర్డినేషన్ సొల్యూషన్స్: ప్రధాన స్రవంతి DC కాంటాక్టర్లు మరియు పరిపక్వ ఎంపిక పరిష్కారాలతో విస్తృతమైన ఇంజనీరింగ్ సమన్వయ అనుభవం.

•పూర్తి సాంకేతిక డేటా మద్దతు: కాంటాక్టర్‌లతో ఖచ్చితమైన సమన్వయ గణనలను సులభతరం చేయడానికి కొలిచిన I²t వక్రతలు మరియు కట్-ఆఫ్ కరెంట్ వక్రతలను అందిస్తుంది.

•డీప్ టెక్నికల్ అక్యుములేషన్: ఫ్యూజ్ ఉత్పత్తి తయారీ కోసం 48 యుటిలిటీ మోడల్ మరియు ఇన్వెన్షన్ పేటెంట్‌లను కలిగి ఉంది మరియు 2017లో జాతీయ హైటెక్ ఎంటర్‌ప్రైజ్‌గా గుర్తింపు పొందింది.

•ఇండస్ట్రీ స్టాండర్డ్ పార్టిసిపేషన్: ఉత్పత్తులు GB/T 13539.4, IEC 60269 మరియు అనేక ఇతర అంతర్జాతీయ మరియు దేశీయ ప్రమాణాలకు అనుగుణంగా ఉంటాయి.

V. ముగింపు

DC ఛార్జింగ్ స్టేషన్లలోని కాంటాక్టర్లు మరియు ఫ్యూజ్‌ల సరిపోలిక సాంకేతికంగా ఇలా సంగ్రహించవచ్చు: ఫంక్షనల్ లేయరింగ్, టైమింగ్ కోఆర్డినేషన్ మరియు పారామీటర్ ఇంటర్‌లాకింగ్.

•IGBT/SiC మరియు ఇతర పవర్ సెమీకండక్టర్ల భద్రతను నిర్ధారించడానికి ఫ్యూజ్ మైక్రోసెకండ్-స్థాయి షార్ట్-సర్క్యూట్ కరెంట్ అంతరాయాన్ని తీసుకుంటుంది.

•నియంత్రిత స్విచింగ్ నిర్వహణ, సాధారణ ప్రారంభం/స్టాప్ మరియు ఎమర్జెన్సీ ఐసోలేషన్ ఆదేశాలను అమలు చేయడం కోసం సంప్రదింపుదారు బాధ్యత వహిస్తాడు.

•రెండు పరస్పరం బ్యాకప్ రిడెండెన్సీగా పనిచేస్తాయి, ద్వంద్వ భద్రతా అవరోధాన్ని ఏర్పరుస్తాయి.

సరిగ్గా సరిపోలినప్పుడు, ప్రతి ఒక్కటి లేయర్డ్ డిఫెన్స్‌తో దాని స్వంత విధులను నిర్వహిస్తుంది; సరిపోలనప్పుడు, రక్షణ వైఫల్యం నుండి పరికరాలు కాలిపోవడం వరకు పరిణామాలు ఉంటాయి.

అధిక-నాణ్యత ఫ్యూజ్ R&D మరియు తయారీకి 40 సంవత్సరాలకు పైగా అంకితభావంతో, Galaxy Fuse DC ఛార్జింగ్ స్టేషన్‌ల కోసం సురక్షితమైన మరియు నమ్మదగిన సర్క్యూట్ రక్షణ పరిష్కారాలను అందించడానికి కట్టుబడి ఉంది.

DC ఛార్జింగ్ స్టేషన్ రక్షణ సిస్టమ్‌ల కోసం ఫ్యూజ్ ఎంపికపై సాంకేతిక మద్దతు కోసం లేదా కాంటాక్టర్‌లతో సమన్వయం కోసం, దయచేసిGalaxy Fuse సాంకేతిక బృందాన్ని సంప్రదించండి.
